華升液晶電視維修驅動檢測工具V4.9U智能型第三版

更新：2022-3-29 22:05:47??????點擊：

品牌：???華聲
型號：???HS-DIV4.9U

產品介紹

華升液晶電視維修驅動檢測工具V4.9U智能型

產品名稱：華升液晶電視維修驅動檢測工具V4.9U智能型（又名：液晶電視智能測屏儀）

產品品牌：華聲

產品型號：HS-DIV4.9U （華升液晶驅動檢測工具V4.9第三版主機）

技術來源：中國臺灣

產品功能：快速檢測判斷液晶屏好壞，區分主板或邏輯板好壞。

研發機構：珠海市華升光電科技有限公司

研發產地：廣東省珠海市

技術參數：

主機供電：+12V

檢測輸出：LVDS --- 增加轉換檢測套件可以支持各種信號檢測

輸出定義：華升通用LVDS標準定義

檢測支持：液晶顯示器、液晶電視機、液晶屏、游戲機液晶顯示屏、智能觸控一體機等

支持模式：1024*768---1920*1200 （50/60HZ、100/120HZ）

支持接口：LVDS（50/60HZ）

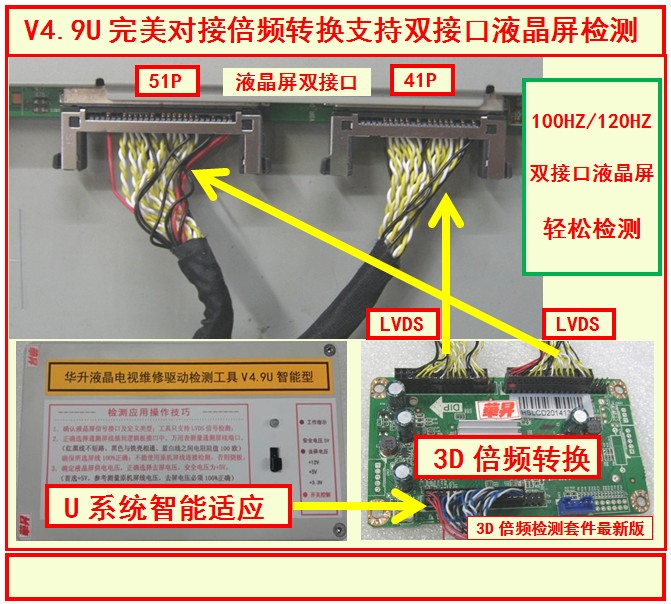

LVDS（100/120HZ）--- 增加倍頻轉換套件

TTL--- 增加TTL轉換套件（老款機型小屏）

RSDS--- 增加RSDS轉換套件（老款及專用機型）

V-BY-ONE--- 增加V-BY-ONE轉換套件（新型4K超大屏）

支持尺寸：10---84寸（在工具上錯誤標示10—70寸，請知悉）

支持類型：LCD、LED、3D、PDP及新型2K、4K機型

支持檢測：通測市面上主流液晶電視機、液晶工程機、液晶拼接墻、液晶廣告機、游戲機液晶屏等。

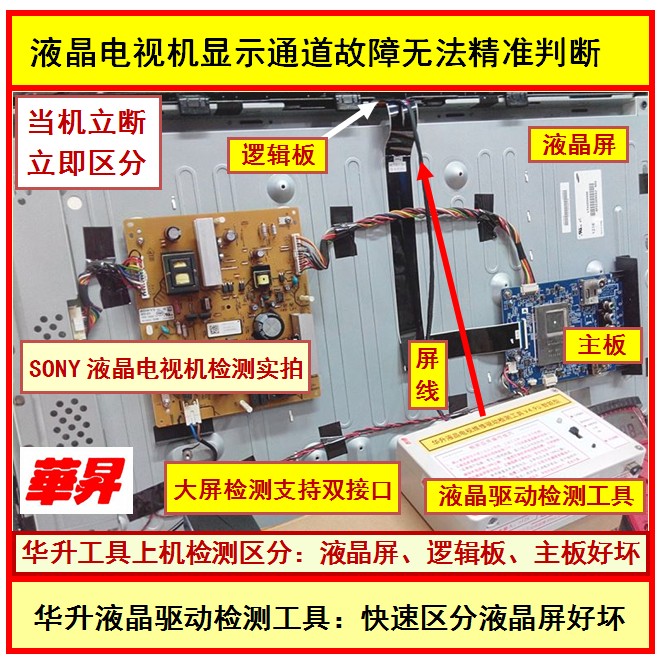

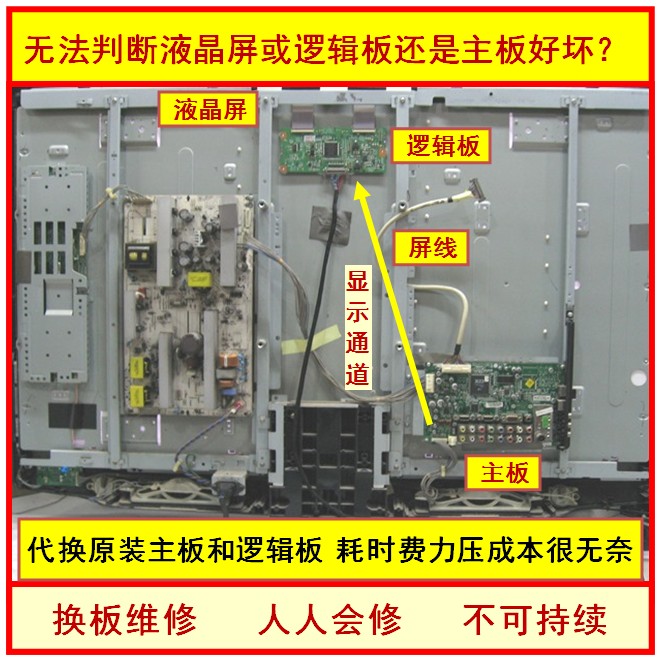

檢測區分：快速檢測區分顯示通道的主板、屏線、邏輯板、液晶屏好壞

兼容性能：極強通用、智能通測 （全新U系統搭載U芯片全新主板）

兼容升級：通過增配通測屏線、轉換檢測套件及定期升級軟件不斷增加新型液晶電視屏檢測

升級支持：長期免費軟件升級、技術網絡在線協助。

技術亮點：全能技術整合、智能屏參轉換、操作簡單通測、自主功能擴展、支持4K新機型

工具機殼：塑料公模加工制品

產品標準：

1、通過檢測：LC320WXN、LC370WUN、LC470EUN、CLAA370WA03、LTA320WT-L06等等

2、出品標準：通過華升液晶電視主板檢修平臺全能版對工具主機性能、畫質、電壓、信號等測試

工具配套：

華升液晶電視維修驅動檢測工具智能型V4.9U第三版主機：1臺

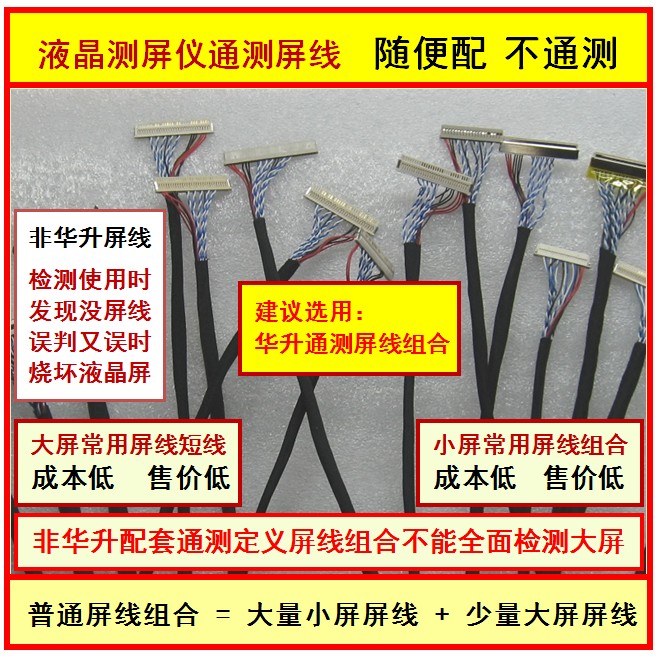

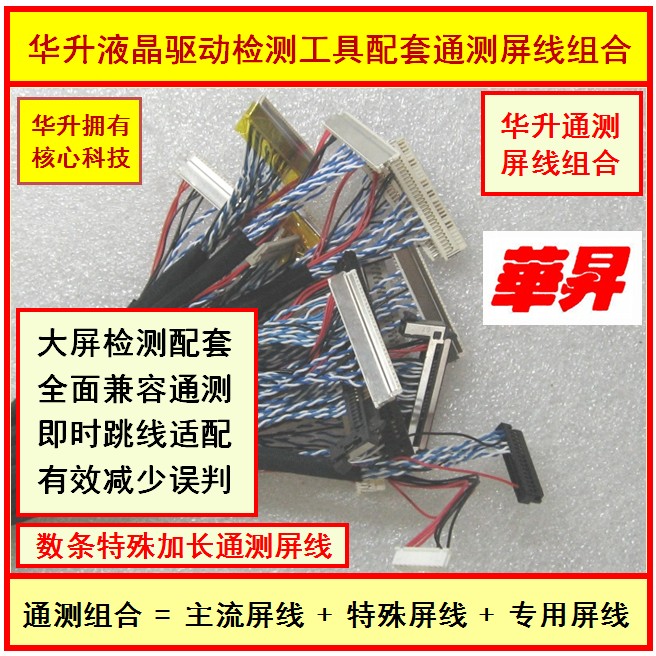

通測屏線組合：自行選配（第三版組合配套通測屏線新20條）

多功能遙控器：1個

12V電源適配器：1個（供電輸入：AC 100--240V ）

操作使用說明書：1套（使用技巧參閱華升液晶技術網）

檢測適配U盤：自備或選配（建議隨機購買已安裝好的檢測U盤）

檢測技術軟件包：登陸華升液晶技術網下載中心下載

免費不斷更新升級下載地址: http://js.lcdwxw.cn/Soft_index.asp

產品價格：

華升液晶電視維修驅動檢測工具V4.9U智能型主機（不含屏線及其它配套）：

含稅價：899元/臺，優惠價：799元/臺

組合選配：（優惠價）

驅動檢測工具V4.9U智能型主機（第三版）+新20條通測LVDS屏線套件+U盤8G=1099元/套

驅動檢測工具V4.9U智能型主機（第三版）+新20條通測LVDS屏線+U盤8G+3D倍頻檢測套件新版=1299元/套

選配LVDS屏線套件：通測屏線組合套件、特殊屏線組合套件；

選配TTL檢測套件：檢測老款機型10--15寸TTL接口專用；

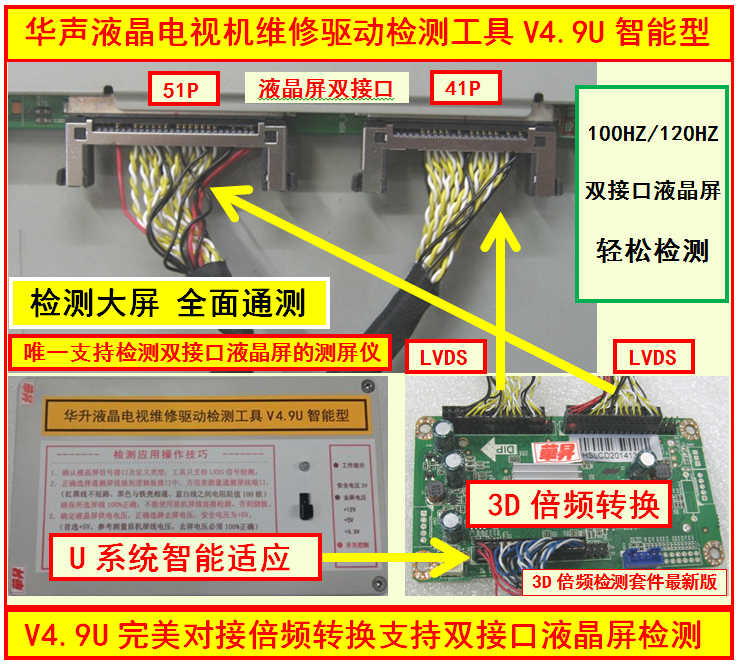

選配倍頻檢測套件：3D新倍頻套件199元/套（3D兼容2D）；

選配V-BY-ONE檢測套件：699元/套（新型4K電視需用）。

檢測適配U盤8G版40元（超短極小隱藏式U盤已安裝好通測軟件，自備U盤請下載安裝）

液晶電視機廠家售后服務維修站專供產品

廠家定制訂購價：按量定價或出售核心技術。歡迎廠家售后總部定制。

售后服務：

質保期限：叁年（正確使用、自然損壞）

保修條件：依照華升售后服務條款

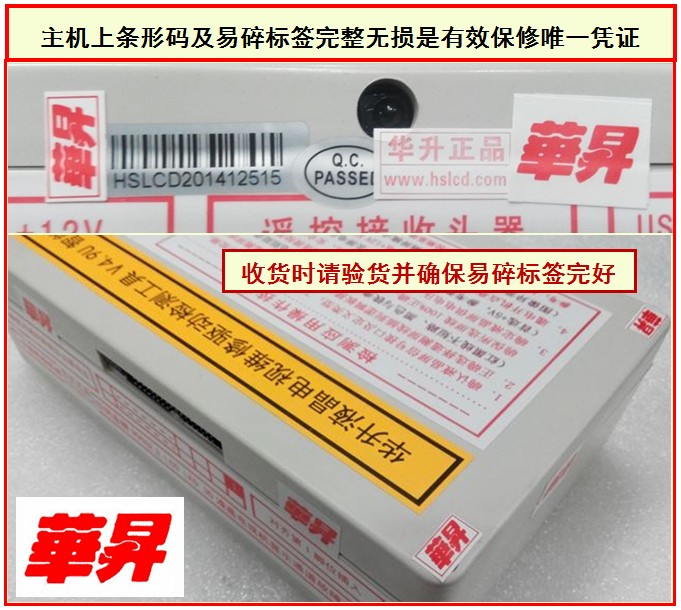

非保范圍：不按使用說明書使用損壞、保修標簽破損、私自拆卸機殼、人為操作損壞等不屬于保修范圍

售后服務：在線協助、返廠保修、寄修送修

技術支持：華升液晶技術網

產品細節：

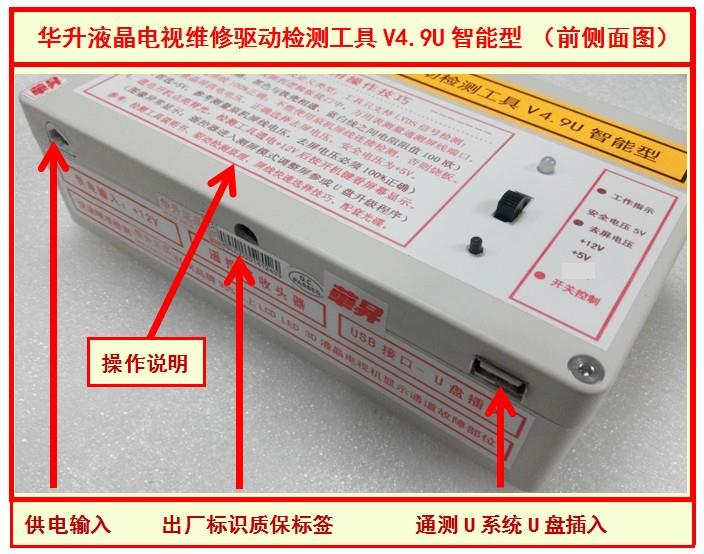

1、前側面圖

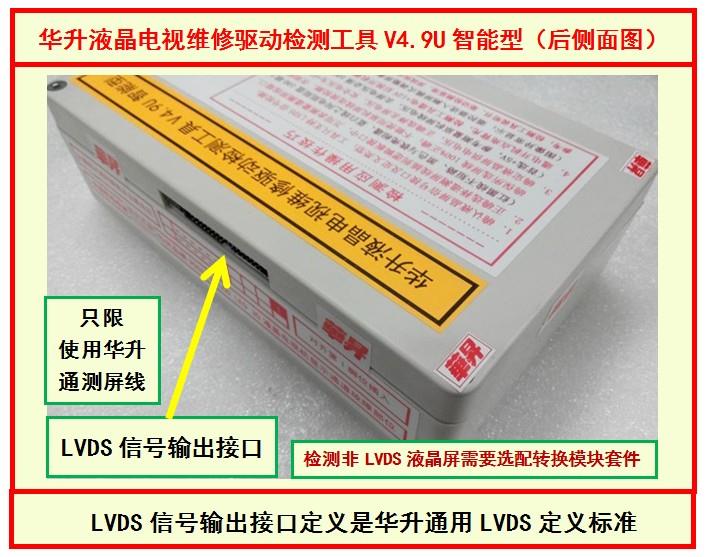

2、后側面圖

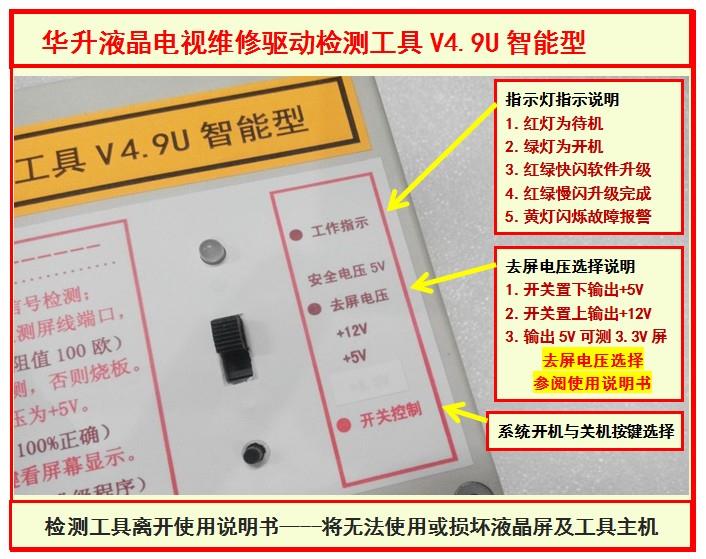

3、去屏供電電壓選擇

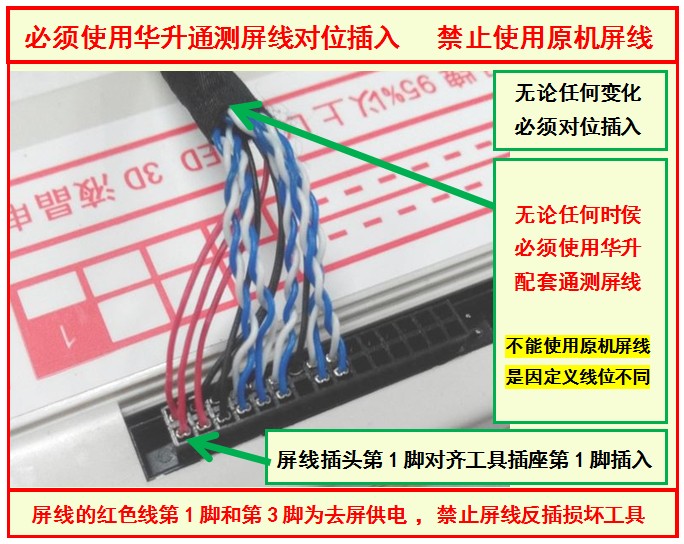

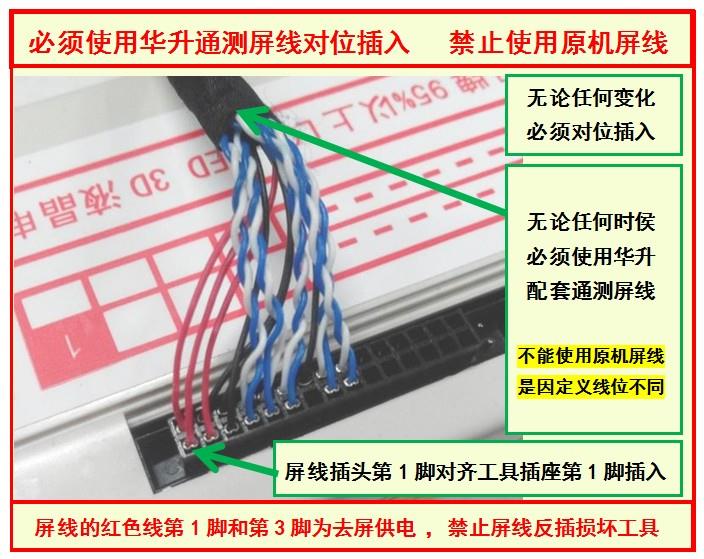

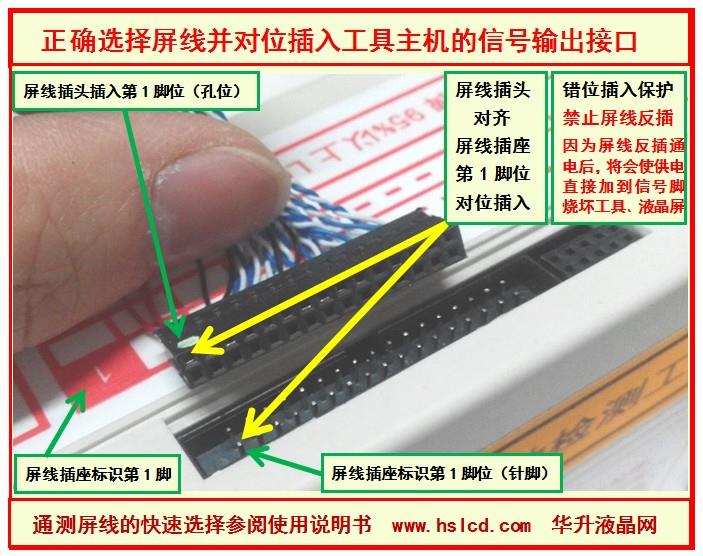

4、檢測信號輸出LVDS

擁有無限擴展轉換功能，硬件轉換輸出，軟件升級兼容

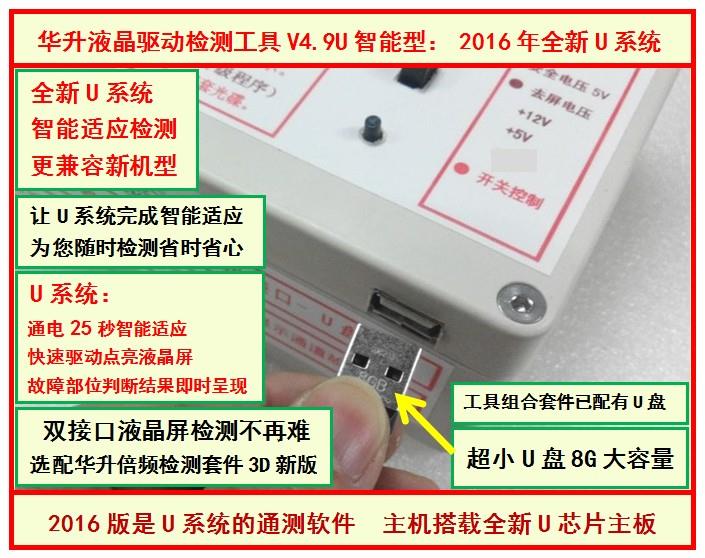

4、軟件升級口：確保主機不會過時永久軟件免費升級

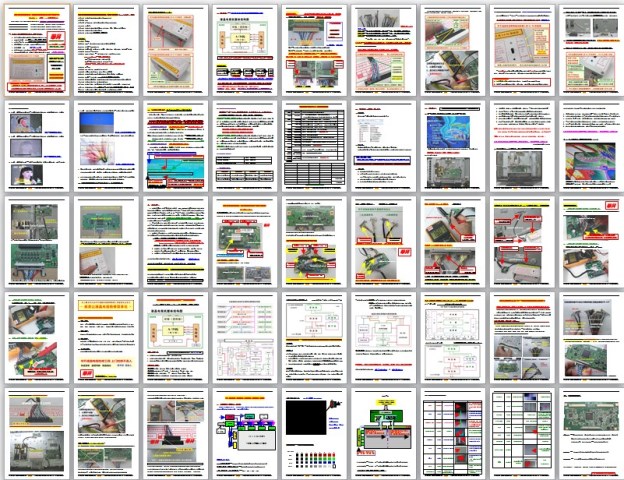

配套詳盡使用操作說明書：

檢測液晶電視機品牌：

三星、康佳、海信、長虹、創維、東芝、飛利浦、AOC、奇美、SONY索尼、日立、HPC、JVC、松下、LG、

廈華、夏新、NESO、新科、TCL、海爾、清華同方、三洋、SHARP夏普、優派、HP、SVA、雅佳等......

檢測液晶屏幕品牌：

AUO臺灣友達、CMO臺灣奇美、三星SAMSUNG、LG.Philips 、CPT中華、富士通、NEC、上廣電SVA 、

瀚宇彩晶Hannstar、東芝、IBM、夏普SHARP、臺灣統寶、臺灣廣輝等......

工具優勢：

采用主流液晶電視大屏驅動技術方案，搭載2016年智能適應全新U系統，以大尺寸液晶電視機檢測為主導的方案開發，由華升核心技術整合，上屏智能快速適應，更全面兼容主流液晶屏如三星、LG、AUO、CMO、CPT、SHARP等；快速直觀檢測市面上各種品牌液晶電視機屏幕，準確區分主板、屏線、邏輯板、液晶屏好壞。

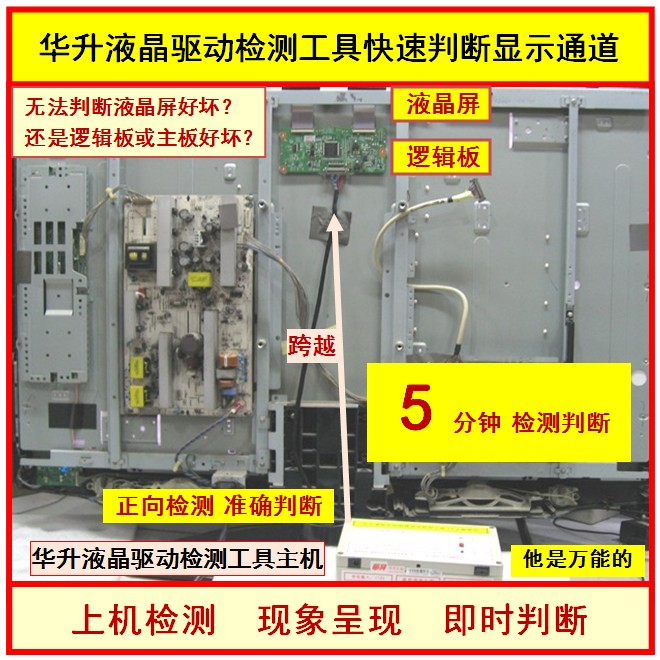

快速驅動檢測區分、準確判斷故障部位

如：康佳32寸液晶屏V315B1-L01花屏故障點屏：去屏供電5V，選擇跳線5V

選擇：FIX-30PD8L-三星屏線、進入測屏模式調至1366*768模式點屏即可

如：LG47寸液晶屏LC470WU5花屏故障點屏：去屏供電12V，選擇跳線12V

選擇：FIR-51PS8L-LG屏線、進入測屏模式調至1920*1080模式點屏即可

檢測功能：

1、動態視頻畫質檢測---對出現馬賽格、移動慢、反應慢、拖尾等故障現象直觀呈現比對；

2、靜態圖象畫質檢測---對出現圖象花屏、鬼影、偏色、色斑、色點等故障現象直觀呈現比對；

以更快速準確判斷故障部位為液晶屏壞或邏輯板壞或數字主板故障引起

測屏型號舉例：

三星液晶屏：LTA320W2-L02;LTA320WS-L03;LTA320WT-L14;LTA320WT-L16;LTA320AB01;

LTA400WS-L01;LTA400WT-L02;LTA400WT-L01;LTA400WT-L11;LTA400WS-LH1;LTA400WT-LH2;
